激光焊接它的合格率是非常高的，一般可以達(dá)到99.5%以上，但因?yàn)椴牧稀⒑缚p不規(guī)則等因素，在實(shí)際的焊接過程當(dāng)中還是會(huì)產(chǎn)生一些焊縫缺陷，今天我們鐳爍光電就來給大家介紹一下激光焊接常見的十四種焊縫缺陷。

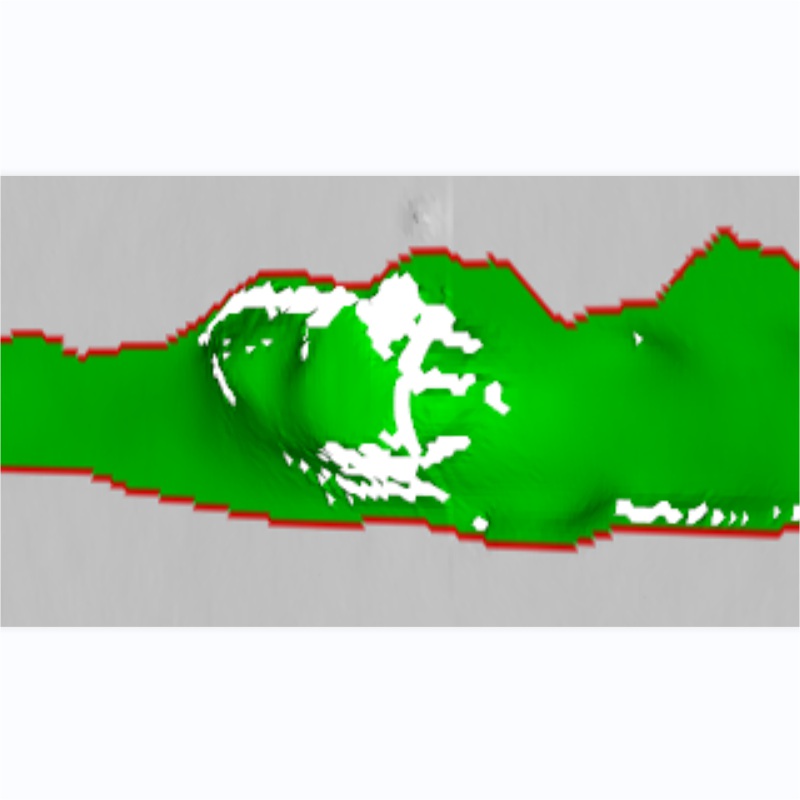

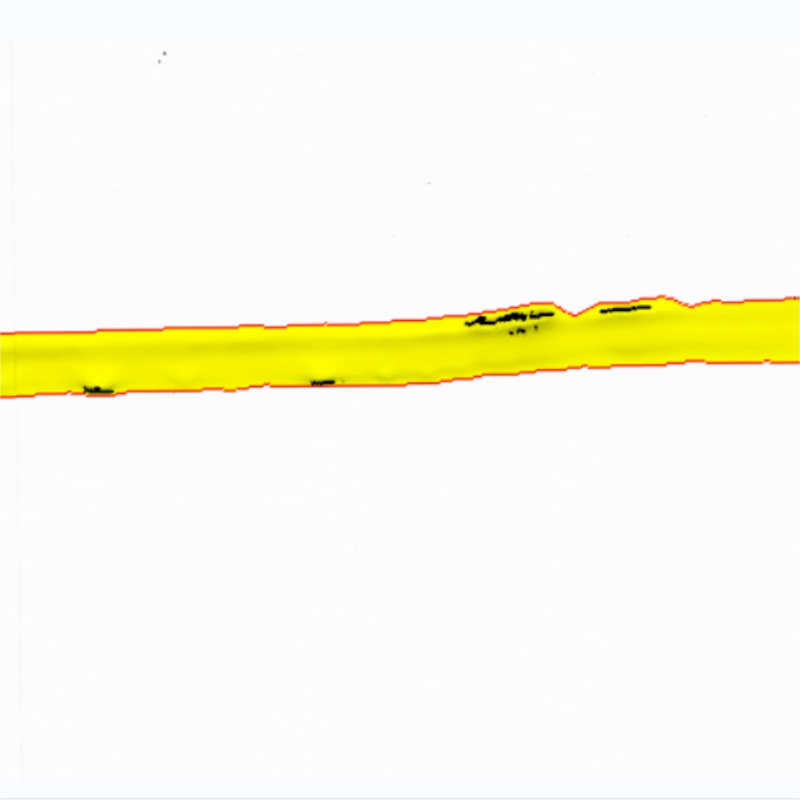

1. 氣孔
特征：焊縫內(nèi)部或表面分布微小孔洞（直徑通常小于1mm）。
原因：
材料表面油污、氧化膜或水分未清理干凈。
保護(hù)氣體（如Ar、He）流量不足或噴嘴堵塞。
熔池凝固過快，氣體未及時(shí)逸出。
匙孔（Keyhole）動(dòng)態(tài)不穩(wěn)定導(dǎo)致氣體卷入。
影響：降低焊縫致密性、疲勞強(qiáng)度和耐腐蝕性。
2. 裂紋
熱裂紋：
凝固裂紋：熔池凝固時(shí)低熔點(diǎn)共晶相偏析（如鋁合金中的Si、Mg偏聚）。
液化裂紋：熱影響區(qū)晶界局部熔化（常見于鎳基合金）。
冷裂紋：
氫致裂紋：氫原子擴(kuò)散聚集引發(fā)脆性斷裂（高強(qiáng)鋼焊接需嚴(yán)格控氫）。
應(yīng)力腐蝕裂紋：殘余應(yīng)力與環(huán)境介質(zhì)共同作用。
影響：直接導(dǎo)致接頭失效，威脅結(jié)構(gòu)安全性。
3. 未熔合
特征：焊縫與母材或焊道間未完全熔合，形成界面縫隙。
原因：
激光能量不足或光斑偏離焊縫中心。
焊接速度過快，熔池?zé)o法充分鋪展。
坡口設(shè)計(jì)不合理（如鈍邊過厚、間隙過小）。
影響：接頭強(qiáng)度大幅下降，易在受力時(shí)開裂。
4. 未焊透
特征：焊縫熔深未達(dá)到設(shè)計(jì)厚度（單面焊時(shí)背面無成形）。
原因：
激光功率過低或離焦量過大（光斑直徑過大）。
材料對(duì)激光吸收率低（如銅、鋁等高反射材料）。
焊接速度過快或工件裝配間隙過大。
影響：有效承載面積不足，易發(fā)生疲勞斷裂。
5. 咬邊
特征：焊縫邊緣母材被燒蝕形成凹陷。
原因：
激光能量過高或離焦量過?。芰考杏谶吘墸?。
焊接速度過慢導(dǎo)致熱輸入過量。
保護(hù)氣體吹拂角度不當(dāng)，加劇熔池?cái)_動(dòng)。
影響：削弱母材有效厚度，引發(fā)應(yīng)力集中。
6. 焊瘤
特征：熔融金屬堆積在焊縫表面或邊緣，形成凸起。
原因：
熔池流動(dòng)失控（如材料導(dǎo)熱性差、重力作用）。
焊接速度過慢，熔池金屬過量堆積。
匙孔塌陷時(shí)液態(tài)金屬未均勻填充。
影響：影響外觀，需額外打磨處理。
7. 飛濺
特征：焊接過程中金屬液滴飛散至焊縫周圍。
原因：
激光功率密度過高，金屬蒸氣劇烈噴發(fā)。
匙孔振蕩劇烈（如焊接速度與功率不匹配）。
鍍鋅鋼板中鋅層蒸發(fā)（鋅沸點(diǎn)低，易氣化爆炸）。
影響：污染工件表面，增加后處理成本。
8. 凹陷與駝峰
凹陷：焊縫表面中心下凹，兩側(cè)凸起。
駝峰：焊縫表面周期性隆起（高速焊常見）。
原因：
熔池表面張力與重力失衡（凹陷）。
熔池流動(dòng)不穩(wěn)定，液態(tài)金屬周期性堆積（駝峰）。
影響：降低焊縫有效截面，誘發(fā)裂紋。
9. 熱影響區(qū)軟化/硬化
特征：
軟化：鋁合金、調(diào)質(zhì)鋼等因熱輸入導(dǎo)致母材強(qiáng)度下降。
硬化：高碳鋼或馬氏體鋼因快速冷卻形成硬脆組織。
原因：熱循環(huán)導(dǎo)致顯微組織變化（如晶粒粗化、馬氏體轉(zhuǎn)變）。
影響：接頭性能不均勻，易成為薄弱區(qū)域。
10. 元素?zé)龘p
特征：焊縫中低沸點(diǎn)合金元素（如Mg、Zn、Mn）含量減少。
原因：
高能量密度激光導(dǎo)致元素蒸發(fā)（尤其脈沖激光焊）。
保護(hù)氣體未能有效抑制金屬蒸氣逸出。
影響：改變焊縫化學(xué)成分，降低力學(xué)性能。
11. 匙孔塌陷孔洞
特征：焊縫內(nèi)部出現(xiàn)較大孔洞（直徑>1mm）。
原因：
匙孔穩(wěn)定性差（功率波動(dòng)或焊接速度突變）。
熔池表面張力不足以抵抗金屬蒸氣壓力。
影響：嚴(yán)重削弱焊縫承載能力。
12. 氧化與變色
特征：焊縫表面發(fā)黑、發(fā)藍(lán)或出現(xiàn)氧化層。
原因：
保護(hù)氣體覆蓋不足（流量低或噴嘴距離過遠(yuǎn)）。
環(huán)境氧含量高（如未在惰性氣體艙中焊接）。
影響：降低耐腐蝕性，影響后續(xù)涂層附著力。
13. 焊縫偏移
特征：焊縫實(shí)際位置偏離預(yù)設(shè)路徑。
原因：
工件裝配誤差或夾具松動(dòng)。
激光頭定位精度不足或熱變形導(dǎo)致路徑偏移。
影響：接頭強(qiáng)度不均，可能引發(fā)未熔合。
14. 表面波紋
特征：焊縫表面呈周期性波紋狀。
原因：
熔池凝固過程中固-液界面振蕩。
焊接速度與激光脈沖頻率不匹配。
影響：通常為外觀缺陷，但對(duì)疲勞性能可能有輕微影響。
客服1
